設備簡介 ：

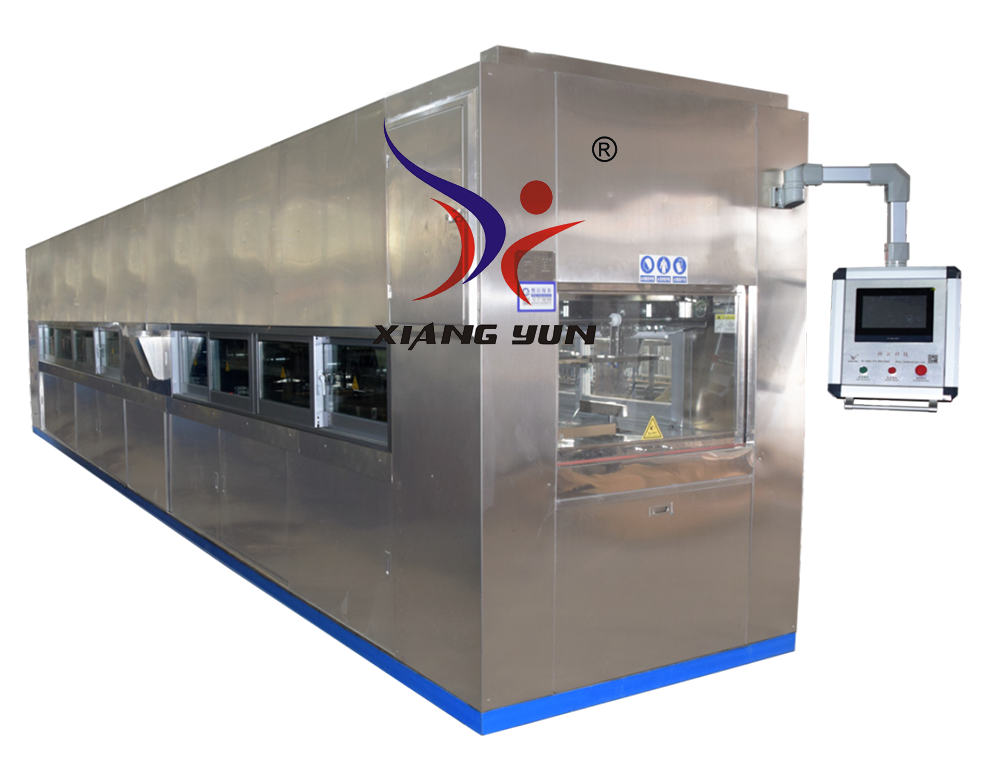

XY-NC5/PT6024型全自動強化生產線是我公司在XY-NC3機型上經兩次改進的第五代全自動鏡片強化生產線。主要針對一些平面鏡片等產品表面加膜加硬處理。應客戶需求再次改良優化，使設備性能更加穩定可靠。由于系統采用了智能中文操作界面和故障提示功能，使您在短時間內就可以得心應手的操作和維護本機器。
1、控制系統由伺服驅動器、變頻器、可編程控制器（PLC），"10.1〞TFT高清觸摸屏等組成。具有故障查詢，聲光報警顯示，數據加密獨立可調等功能。溫控采用帶PID智能模塊控溫，高性能長壽命不銹鋼電熱管熱風循環式加熱，安全可靠。主界面動態顯示，故障顯示，報警查詢功能，全數字化設定，溫度分段分區控制，配有多個觀測窗口，可隨時查驗產品在強化過程中的質量問題。
2、傳動部分采用雙向鏈條輸送，變頻無級調速；清洗升降部分采三角板安裝三個鏈輪與鏈條巧妙結合組成上下升降方式，寸動、切水升降機采用變頻無級調速；鏡片清洗經過多槽超聲波清洗后再自動烘干、冷卻傳送至強化槽強化，烘干固化一次完成產品強化工藝；強化升降采用伺服電機控制升降模組多段速慢拉上升。獨立兩個強化槽可過IPA后再強化，或強化兩種不同材質產品（一槽放PC強化液、另一槽放PMMA強化液)，系統自由切換強化槽，清洗采用循環過濾加熱裝置，獨立循環過濾水槽，無需頻繁更換水源和過濾系統，節能環保。
3、本強化線可同時強化AC、PC兩種不同材質鏡片，線體內不含固化烘箱部分，產品出線后還需烘干固化，可用熱固化或者UV光固化，方便使用適應不同加硬藥液。
適用范圍：
PMMA、PC、ABS、PP等塑料產品表面加膜加硬處理。如：光學鏡片、放大鏡、化妝鏡、工藝飾品、紐扣、照明開關面板、燈飾、攝像頭球罩、后視鏡片、頭盔防護面罩、手機視窗、汽車車標、車燈、儀表盤面板等。
工藝流程：
上料→超聲清洗劑粗洗→超聲波精洗→漂洗→超聲波漂洗→超聲精洗→ID切水→烘干→冷卻→IPA（乙醇浸泡清洗）→強化→預烘→自然冷卻→下料
外形尺寸 | L9750×W2250×H2200mm (高度不包括風機和傳動機械位置，可按客戶要求定做 ) | |
生產能力 | 不帶烘干固化烤箱 XY-NC5/6024型240掛/小時（34560付圓片） | |
最大加工工件尺寸 | 100×150mm（產品尺寸） | |
生 產 裝 備 | 清洗強化裝置 | 5組超聲波獨立清洗；2組強化超聲波，一組過濾裝置 |
超聲波參數 | 頻率：28KHz 220V；功率：2880W×7組 | |
過濾系統 | 0.37KW 380V離心泵、不銹鋼過濾器。清洗1組，強化2組 ( 磁力泵 ) | |
清洗強化提升系統 | 同步帶模組機械臂升降結構，伺服驅動馬達，功率0.4KW 220V×5組；線性速度：0-1000mm/min可調 | |
傳動系統 | 750W變頻調速馬達，12A型精密滾子鏈條雙向同步傳動輸送；線速度：0-2000mm/min可調，鏈條長度：32000mm×2條=64000mm | |
冷卻系統 | 強化室配3匹風冷專用工業空調×1臺；強化液冷卻系統：1.5匹（1.102KW 220V）工業冷水機（帶循環泵，泵功率：0.37KW 220V）×2臺 | |
烘干加熱參數 | 清洗加熱（共4槽）：37KW 380V；清洗烘干1組：3.0KW 380V (4.5KW×3組)；強化預烘1組：3.0KW 380V； | |
整機功率 | 88.0KW 380V ( 實際功耗約：31.0KW/h ) | |
控 制 系 統 | 采用集中控制系統，配備伺服驅動器、可編程控制器（PLC），真彩高分辨率LCD觸摸屏（人機界面），溫度模塊、視頻監控系統；具有故障查詢、聲光報警、清洗、強化引升及輸送鏈條的速度、時間可調，過熱、缺相、過載、強化產品防脫落紅外線檢測等保護功能，累計計數功能，電流顯示，線速度顯 示，各種安全保護功能，在出現故障后自動作出相應處理，并顯示故障原因及排除方法，以便及時解決問題。 | |
